CP演算器の具体的な選定ガイドUT75A CP CONTROLLER
UT75A（/CPオプション付）とジルコニアＯ2センサによるエンリッチ制御

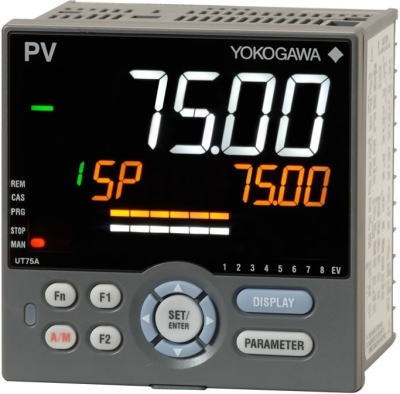

UT75A カーボンポテンシャル演算機能付（/CPオプション付）
機種選定例（選定・設定は弊社にて行うこともできます）
ジルコニアO2センサを利用する場合（炉内CO分圧は固定値とする場合）
機種例 UT75A-010-01-00/CP（一般形・RS-485(2線)・DI ４点・DO ８点）
UT75A-011-01-00/CP（一般形・RS-485(2線＋4線)・DI ９点・DO ８点）
UT75A-110-01-00/CP（位置比例形・RS-485(２線)・DI ４点・DO ８点）
UT75A-111-01-00/CP（位置比例形・RS-485(２線＋４線)・DI ９点・DO ８点）
UT75A-030-01-00/CP（一般形・DI 9点・DO ８点）
UT75A-031-01-00/CP（一般形・DI 14点・DO ８点）
UT75A-130-01-00/CP（位置比例形・DI 9点・DO ８点）
UT75A-131-01-00/CP（位置比例形・DI 14点・DO ８点）
一般形は，制御出力がDC4-20mA（DC1-5V），ON-OFF出力に対応
位置比例型は，コントロールモータ（各社）の制御に対応
いずれも，ジルコニアＯ2センサ接続用補助アナログ入力は１点付
（オープンネットワークへの対応種類は基本仕様コードが異なります）
入力 熱電対入力（Ｋ熱電対またはＲ熱電対）
ジルコニアＯ2センサ（入力インピーダンス設定の10ＭΩの補助アナログ入力端子へ
入力）
固定値設定 炉内CO分圧（vol％）をUT75AのDレジスタのP01に設定（本体キー操作で設定
可能）
PID制御 最大20のCP目標値（SP）とPIDパラメータを外部接点入力などで切替可能
伝送出力 PV（演算後のCP値）をDC4〜20mAで電流出力することが可能
（CP値の記録計等への出力が可能・250Ωシャント抵抗（精密抵抗）は別売）
互換設定 既設のCP演算器からのリプレイスの場合，機能の互換性のため，ラダープログラム
により例えば次の機能を搭載することが可能。
CP演算値に任意のオフセット値を設定
ジルコニアＯ2センサ異常を判定するために温度の低温側の閾値を設定
ジルコニアＯ2>センサの異常（断線）検出
ジルコニアＯ2センサ異常（スーティング）検出
（スーティング検出機能は，得られる起電力の値から判断・閾値は変更可）
外部接点入力により，制御出力の自動／手動の切替
外部接点入力により，計器のRUN／STOPの切替
その他，UT75Aの本体ラダープログラムで可能な範囲で設定の追加が可能。
電源 100〜240VAC または 24VAC/DC
（電源24V AC/DC仕様の場合は/DCオプション要）
ジルコニアO2センサを利用する場合（炉内CO分圧を赤外線分析計による実測値とする場合）
浸炭窒化の場合，炉内にNH3を多く添加するため，炉内CO分圧が大きく変動することから，炉内CO分圧を固定値とした場合，炉内およびジルコニアO2センサにスーティングを生じさせる可能性があります。
このようなケースではジルコニアＯ2センサを使ってエンリッチ制御をする場合，炉内のCO分圧の値を赤外線分析計を利用して実測値を求め，UT75Aに入力し，CP値を演算します。
機種例 UT75A-020-01-00/CP（一般形・RS-485(2線)・DI 5点・DO 3点）
UT75A-021-01-00/CP（一般形・RS-485(2線＋4線)・DI ９点・DO 3点）
UT75A-120-01-00/CP（位置比例形・RS-485(２線)・DI 4点・DO 3点）
UT75A-121-01-00/CP（位置比例形・RS-485(２線＋４線)・DI ９点・DO 3点）
一般形は，制御出力がDC4-20mA（DC1-5V），ON-OFF出力に対応
位置比例型は，コントロールモータ（各社）の制御に対応
いずれも，ジルコニアＯ2センサ接続用補助アナログ入力は２点付
（１点はCO入力用）
（オープンネットワークへの対応種類は基本仕様コードが異なります）
入力 熱電対入力（Ｋ熱電対またはＲ熱電対）
ジルコニアＯ2センサ（入力インピーダンス設定の10ＭΩの補助アナログ入力端子へ入力）
CO分圧（vol%）（スケーリングして補助アナログ端子へ入力）
PID制御 最大20のCP目標値（SP）とPIDパラメータを外部接点入力などで切替可能
伝送出力 PV（演算後のCP値）をDC4〜20mAで電流出力することが可能
（CP値の記録計等への出力が可能・250Ωシャント抵抗（精密抵抗）は別売）
互換設定 既設のCP演算器からのリプレイスの場合，機能の互換性のため，ラダープログラム
により例えば次の機能を搭載することが可能。
CP演算値に任意のオフセット値を設定
ジルコニアＯ2センサの異常を判定するための温度の低温側の閾値を設定
ジルコニアＯ2センサの異常（断線）検出
ジルコニアＯ2センサの異常（スーティング）検出
（スーティング検出機能は，得られる起電力の値から判断・閾値は変更可）
外部接点入力により，制御出力の自動／手動の切替
外部接点入力により，計器のRUN／STOPの切替
その他，UT75Aの本体ラダープログラムで可能な範囲で設定の追加が可能。
電源 100〜240VAC または 24VAC/DC
（電源24V AC/DC仕様の場合は/DCオプション要）
パラメータ設定ソフトウエアLL50A（横河電機株式会社製・別売）が必要です
UT75Aの設定等を印刷，変更，パソコンなどへの保存を行う場合，横河電機株式会社製のパラメータ設定ソフトウエアLL50A （別売）が必要です。また，Windows10以降の動作するノートPCも必要です。
