電熱式小型流動層炉（一般型）　主要諸元
製品名 電熱式小型流動層炉　（制御盤一体型）
形式 SFF-1825i SFF-3225i

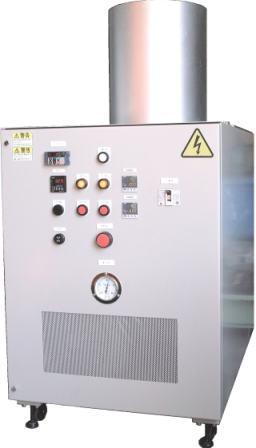

外観写真 電熱式小型流動層炉　SFF-3225
本体寸法 1000mm(W)×600mm(D)×約900mm(H)
（突起部・粉体飛散防止プロテクタを除く）		 1100mm(W)×700mm(D)×約1000mm(H)
（突起部・粉体飛散防止プロテクタを除く）
主な用途 ブレーカープレートの洗浄、塗装ハンガーの洗浄、小物の板ばねや線ばねのテンパー、金型のテンパー、アルミ合金ダイカストのブリスタ発生の確認、鋼材の焼き戻し、鋼材のブルーイング処理、その他約560℃までの加熱。
雰囲気 大気（空気）のみ（空気以外での加熱には非対応）
加熱方式 電熱式　（セラミック粉体を使った直接伝熱方式・内熱式）
常用温度 150〜560℃
最高温度 600℃
温度分布 ±10℃以内　（±5℃以内の温度分布が必要な場合はこちらへ）
有効
加熱領域		 φ180mm×250mm φ320mm×250mm
レトルト内径×深さ φ200mm×300mm φ340mm×300mm
レトルト材質 SUS304　（一部温度の上がらない部分は、SS400）
分散板 材質：SUS316L相当
熱媒体 専用アルミナボール　材質：アルミナ99.8%　平均粒径：約350μm
流動エア源 富士電機モーター製　リングブローによる
流動量制御 インバーター制御　（温度による周波数自動制御機能付き）
ヒータ シーズヒーター（保護管材質：インコネル８００H相当)
ヒータ容量 3.6kW 10.5kW
セラミック
粉体重量		 最大約30kg 最大約125kg
制御盤 炉体と制御盤を分割した構造  炉体と制御盤の一体構造（炉体と制御盤を分割した構造をご希望の場合は別途ご相談下さい）
温度制御 SSRを使った時間比例パルスＰＩＤ制御
温度調節計 SUT32A（横河電機製）
温度警報計 TC10（横河電気製）
熱電対 K熱電対（単芯式）×２本（１本は温度警報用）
断熱材 セラミックファイバーブランケット(イソウール1260ブランケット）等
タイマー （オプションにより各種タイマーが取り付け可能）
シーケンサ 三菱電機製FX3Gシリーズ
記録計 オプション（本体への取り付けができませんので、設置方法など、別途お打ち合わせの上決定します）
非常停止 非常停止ボタン標準装備（ただし、制御機器用電源回路は安全確保のため生かした状態とします）
昇温時間 0〜480℃：約２時間 0〜300℃：１時間以内
300〜560℃：２時間以内
電源 AC200-220V 50/60Hz　三相　20A　5kW AC200-220V 50/60Hz　三相35A　12kW
処理可能
なもの		 金属材料全般（表面のフラックス等が除去されていること。油分が付着している場合はセラミック粉体が付着する可能性あり。）
ブレーカープレート（原則としてPP、PE、PS、PET、PA（ナイロン６など）は可能。樹脂にF、Cl、S等の元素が含まれていないこと。詳細はお問い合わせ下さい。）・塗装用治具（ハンガー等）
マテハン
装置		 オプション
設備重量 約200kg 約300kg
その他 キャスター・レベルジャッキ・粉体飛散防止プロテクタ・エア圧力計（微圧計）・エアフィルタ・五徳を標準装備
熱処理治具 オプション
価格 オープンプライス（オプションを含め、お気軽に御見積をご依頼下さい）
保証期間 ご購入後（検収完了後）1年間。　ただし、セラミック粉体は消耗品につき保証対象外とします。
受注後納期 ３ヶ月〜４ヶ月
設計・製作 新和実業株式会社
安全に関する御願い
【特記事項】
  1. 処理品にねじ部がある場合、セラミック粉体がねじ部に挟まって取れなくなる可能性があります。ねじ部には予めボルトかナットを入れておく必要があります。この問題は流動層から取り出し、製品の温度が下がる前に残留したセラミック粉体を除去することで問題が解決する場合があります。事前のテストが必要です。
  2. セラミック粉体の上に浮いた鉄のスケールは、強力な磁石を使うことで除去できることがあります。
  3. 原則として炉の製作は全てオーダーメードとなります。塗装色、配線色などはご発注時にご指定下さい。細かな仕様変更に対応可能です。
  4. 弊社にテスト機がございますので、実機にてテストを行って頂くことができます。弊社までお問い合わせ下さい。
  5. 本電熱式小型流動層炉は、高温の粉体を扱う部分が構造上、本質安全設計にはできない部分があります。従って、取り扱いの際、火傷などの事故が生じないように保護具（保護めがね、耐熱の手袋、長袖の作業服）の着用をしてください。
  6. セラミック粉体吹き出し防止用のプロテクタを必ず取り付けた状態でご使用下さい。
  7. セラミック粉体が流動していない状態でヒーターに通電すると、ローカルヒートによりヒーターが断線します。必ず、セラミック粉体の温度が低い（およそ100℃以下）状態で粉体が流動することを確認してから、ヒータに通電してください。
  8. パッキン、断熱板はノンアスベスト品を使用しております。
  9. 日本国内仕様です。海外向けでご検討の場合は、別途ご相談下さい。
  10. 新和実業株式会社では、600℃以上の高温仕様は製作しておりません。
  11. 弊社の電熱式小型流動層炉は、お客様のご要望に応じて、弊社に蓄積されたノウハウに基づく技術計算をした上で、御見積前に再確認を行い、間違いの無い製品をお客様にご提供できるように致しております。
