水溶性切削液（水溶性切削油）・水溶性圧延油　自動希釈設備

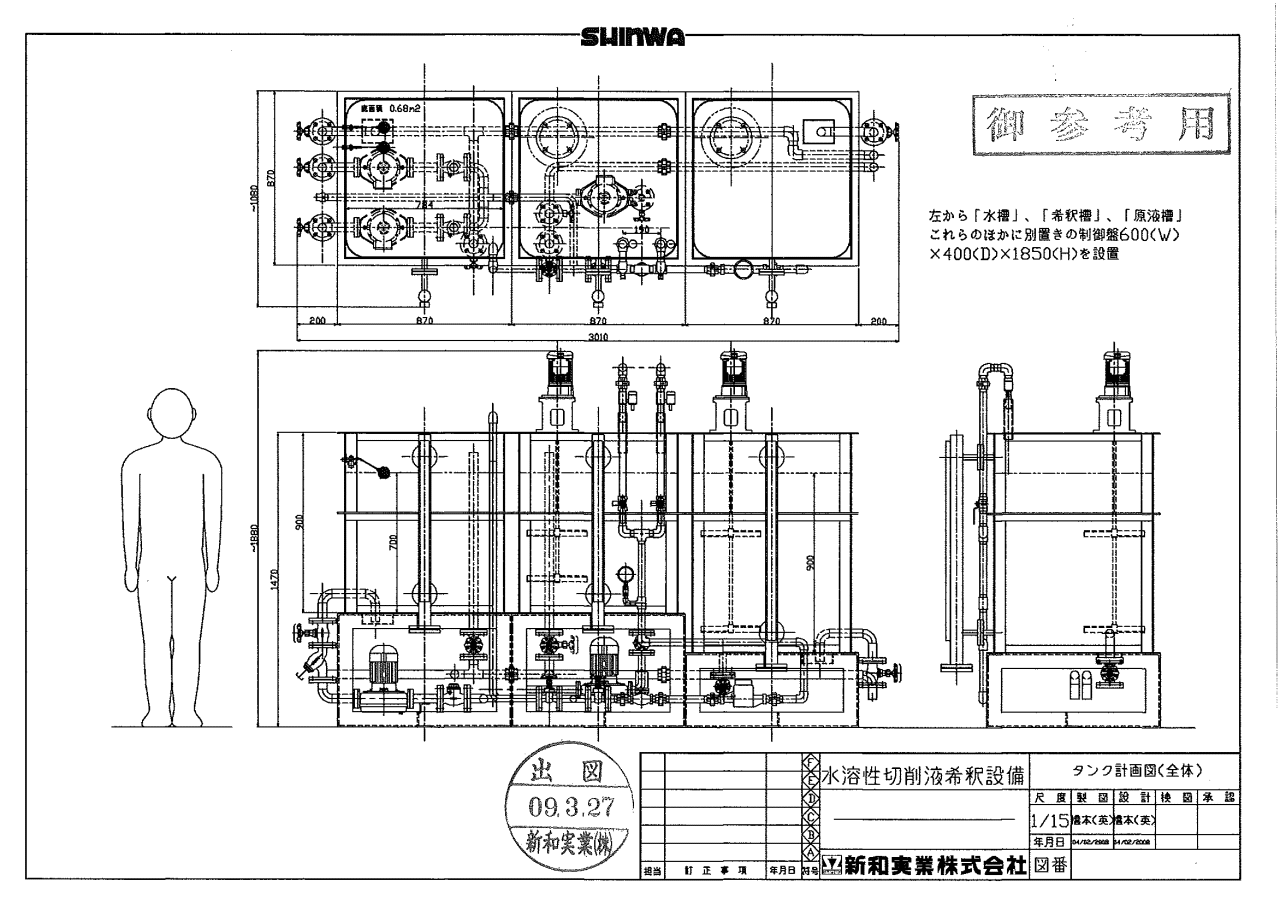

• 図面の例は、左から「水槽」、「希釈槽」、「原液槽」で構成されています。
• 希釈槽には、原液と水とが分離しにくいようにアジテータを取り付けています。また、原液の種類によっては図のように原液槽にもアジテータを取り付け、常時攪拌しなければならない場合もあります。
• 図面の例の場合、設置スペースの関係からポンプ等は水槽と希釈槽の下に入れています。
• 槽はSUS304の溶接構造としています。
• 外から液面レベルが確認できるよう、大型の液面計を取り付けています。
• その他、流量計、圧力計等を取り付けます。電磁流量計や圧力発信器などを取り付けることで、警報などの発信や希釈稼働状態の管理などができます。
• 図面の設備のほか、自動希釈を制御するための自立制御盤があります。
