加熱炉・焼戻炉（各種・電熱式/ガス焚）

　新和実業株式会社では、各種加熱炉、各種焼戻炉をお客様のご要望に添った形でご提供致しております（オーダーメードによる）。
　バッチ炉、連続炉（メッシュベルトタイプ）選択できます。また、熱源も、ガスまたは電気が選択できます。詳細はお客様とのお打ち合わせにより決めさせていただきます。
電熱式バッチ型高温焼戻炉（焼入水槽付）

電熱式バッチ型高温焼戻炉
（図面をクリックすると別ウインドウに表示します）
【主要諸元】
  • 外形寸法 5550mm（長さ）×2700mm（幅）×4270mm（高さ）　（高さはＦＬから上の高さ）
    水冷槽は、深さ725mmのピット内に据え付け
    炉内有効寸法 610mm（幅）×1220mm（奥行）×600mm（高さ）
    ベーストレイ寸法 610mm×610mm×２トレイ　(12220mm(長さ)×610mm(幅))
    トレイ最大積み高さ 600mm
    処理重量 最大720kg（グロス）
    使用温度 常用　510〜550℃　　最高600℃
    熱源 電気
    電力容量 AC200-220V 三相　70kW
    雰囲気ガス N2またはNXガス

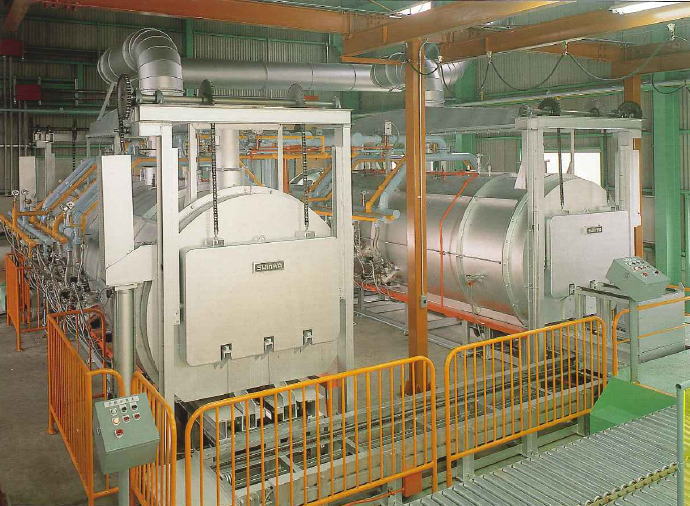

ガス焚連続鋳物加熱炉（球状化焼鈍炉）
ガス焚連続鋳物加熱炉
【特徴】
  • 自動車のエンジンブロックの鋳物にできた「す」を溶接により修理するため、この炉を使って鋳物を加熱しています。
    　
  • ガス焚（直火式）の連続球状化焼鈍炉です。

電熱式メッシュベルト型連続焼戻炉
電熱式メッシュベルト型連続焼戻炉
（図面をクリックすると別ウインドウに表示します）
【特徴】
  • 図の電熱式メッシュベルト型連続焼戻炉は、およそ500℃までの温度での焼戻し、テンパーなどに利用できます。
    　
電熱式熱風循環式小型加熱炉
箱形の熱風循環式加熱炉です。金型の余熱やばねのテンパー、工具鋼などの焼戻しなどの用途でご利用頂けます。

もう少し大きなタイプはこちらのリンクへ
扉を上下方向に開閉する炉の例です。
（図面をクリックするとウインドウを開いて拡大表示します）
  扉が片開きになっている炉の例です。
（図面をクリックするとウインドウを開いて拡大表示します）
【主な特徴】
  1. 150〜650℃の空気雰囲気による熱風循環式の加熱炉です。
  2. 熱源は電気です。ニクロムヒーターを使います。
  3. 雰囲気は空気です。ガスは入れることができません。
  4. 炉内有効寸法は最大400mm(W)×400mm(D)×400mm(H)です。
  5. 温度分布は±５〜±10℃前後です（設定温度により変化します）。
  6. 炉内にローラーレールを入れるか入れないか、扉の開閉方法をどうするかなどの選択が可能です。
